ZÁSOBNÍKOVÉ OHŘÍVAČE VODY S NEPŘÍMÝM OHŘEVEM A JEDNÍM SPIRÁLOVÝM VÝMĚNÍKEM
|
|
Záruka na nádrž s glazurou sintofon 3 roky, s keramickou glazurou 5 let.

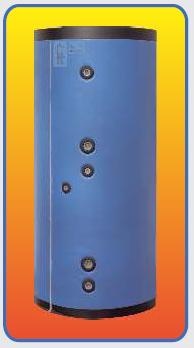

Nepřímotopné zásobníkové ohřívače ZJV o objemech od 150 do 2000 litrů s jedním spirálovým výměníkem jsou určeny k uspokojení stále rostoucích požadavků na teplou vodu i tam, kde je k dispozici pouze zdroj tepla na tuhá paliva. Ohřívač je vybaven hrdlem pro montáž elektrické topné jednotky a tak je zajištěn ohřev teplé vody i při odstavení hlavního zdroje.
|
Typ ohřívače |
A | B | C | D | E | F | G | H | I |
Q7-150-ZJV | 600 | 500 | 1005 | 775-1" | 635 | 525-3/4" | 475 | 265 | 155-1" |
Q7-200-ZJV | 600 | 500 | 1290 | 1060-1" | 675 | 785-3/4" | 559 | 265 | 155-1" |
Q7-300-ZJV | 600 | 500 | 1680 | 1450-1" | 905 | 785-3/4" | 745 | 265 | 155-1" |
Q7-400-ZJV | 700 | 600 | 1670 | 1420-1" | 990 | 855-3/4" | 775 | 305 | 175-1" |
Q7-500-ZJV | 760 | 650 | 1680 | 1420-1" | 995 | 850-3/4" | 745 | 305 | 175-1" |
Q7-800-ZJV | 1000 | 800 | 1870 | 1585-5/4" | 1045 | 895-1" | 835 | 355 | 235-5/4" |
Q7-1000-ZJV | 1000 | 800 | 2120 | 1835-5/4" | 1180 | 1045-1" | 925 | 355 | 235-5/4" |
Q7-1500-ZJV | 1200 | 1000 | 2225 | 1930-6/4" | 1150 | 1530-1" | 780 | 450 | 330-6/4" |
Q7-2000-ZJV | 1400 | 1200 | 2180 | 1770-6/4" | 1190 | 1470-1" | 815 | 490 | 370-6/4" |
Typ ohřívače |
L | M | N | S (m²) |
l/h - kW 80/60/45 °C |
Kv (mbar) |
Hmotnost (kg) |
Q7-150-ZJV | 302 | 750 | 1 | 640-25 | 42 | 75 | |
Q7-200-ZJV | 302 | 705 | 1035 | 1,5 | 980-40 | 78 | 92 |
Q7-300-ZJV | 302 | 930 | 1450 | 1,7 | 1250-50 | 147 | 108 |
Q7-400-ZJV | 320 | 1025 | 1390 | 2 | 1410-57 | 245 | 130 |
Q7-500-ZJV | 310 | 1050 | 1300 | 2,5 | 1750-70 | 288 | 155 |
Q7-800-ZJV | 390 | 1095 | 1470 | 3,4 | 2430-98 | 340 | 226 |
Q7-1000-ZJV | 390 | 1245 | 1620 | 4 | 2950-120 | 385 | 260 |
Q7-1500-ZJV | 580 | 1250 | 1745 | 4 | 2950-120 | 470 | 330 |
Q7-2000-ZJV | 620 | 1240 | 1640 | 4,5 | 3320-135 | 485 | 400 |
Max. provozní tlak sanitární vody Q7-150-ZJV až Q7-1000-ZJV Max. provozní tlak sanitární vody Q7-1500-ZJV až Q7-2000-ZJV Max. provozní tlak primárního okruhu Max. teplota sanitární vody Max. teplota primárního okruhu Provozní teplota sanitární vody |
10 bar 6 bar 10 bar 85 °C 95 °C 55 °C |
||||
|
